甲纶Fitlon®是公司自主研发的干法纺聚酰亚胺纤维系列化产品之一：
在拥有可染性能的同时保持纤维本体阻燃、高温碳化不融滴；燃烧烟气量极低且几乎无毒性、尺寸稳定性好、耐高低温、耐辐照、保温、天然抗菌及远红外等诸多优异性能。
产品可应用于特种阻燃防护、高温过滤、工业隔热及民用服装、家纺和健康保健等领域。
No | 项目 | 单位 | 指标 |
1 | 纤度 | dtex | 0.8~6 |
2 | 密度 | g/cm3 | 1.41 |
3 | 断裂强度 | cN/dtex | ＞3.5 |
4 | 模量 | cN/dtex | 20~30 |
5 | 断裂伸长 | % | ＞17 |
6 | 连续使用温度 | ℃ | 220 |
7 | 分解温度 | ℃ | 521 |
8 | 极限氧指数LOI | % | 33 |
9 | 耐酸性 | 好 | |
10 | 耐辐射性 | 好 |
甲纶系列纤维具有优异的的阻燃性能，甲纶Fitlon®极限氧指数LOI为33%。
常用阻燃纤维 | 甲纶Suplon® | 甲纶Fitlon® | 间位芳纶（PMIA） |
LOI(%) | 38 | 33 | 28 |
数据来源：江苏省高性能纤维产品质量监督检验中心
采用GB/T 5455-2014垂直燃烧法进行试验，甲纶Fitlon®织物损毁长度是主流消防服面料的1/3， 远高于GA10消服面料的防护标准。
损毁长度/mm | 甲纶Fitlon® 面料 | 芳纶ⅢA面料 | 50%甲纶Suplon®+50%阻燃粘胶 | 50%芳纶+50%阻燃粘胶 |
经向 | 12 | 46 | 12 | 60 |
纬向 | 10 | 48 | 13 | 57 |
3.2 耐高温性能

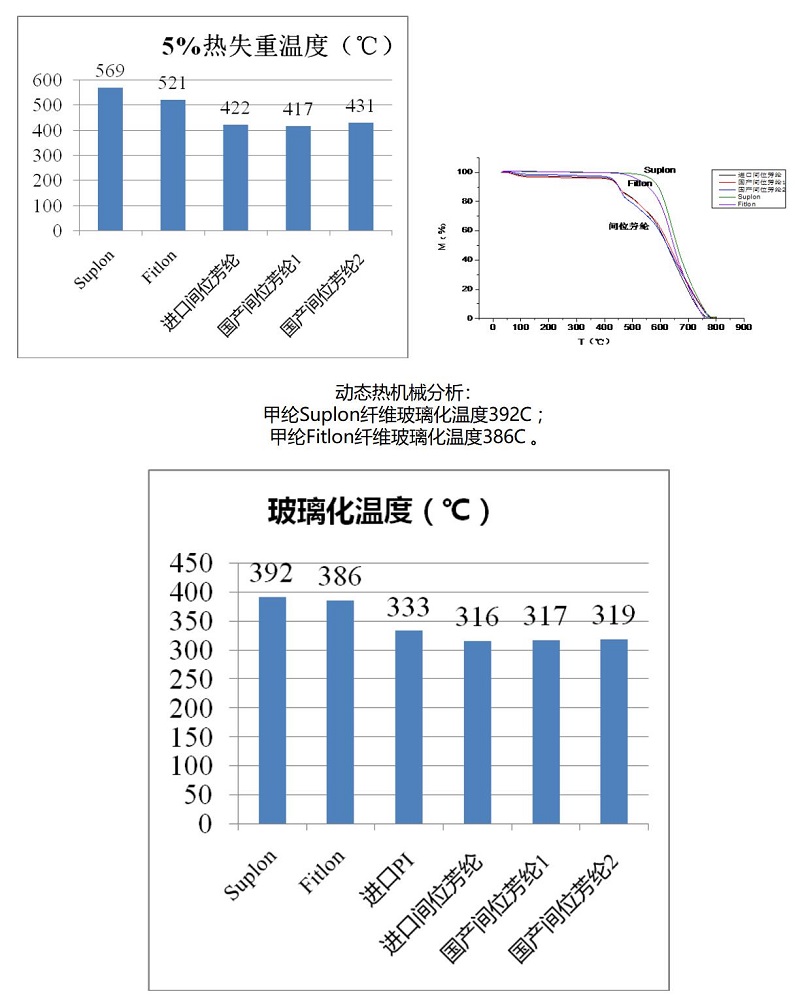

几种纤维在同等条件下的热失重曲线，甲纶Suplon®纤维分解温度569°C，甲纶Fitlon®纤维分解温度521°C，远高于间位芳纶产品。
动态热机械分析：
甲纶Suplon®纤维玻璃化温度392°C ；
甲纶Fitlon®纤维玻璃化温度386°C 。

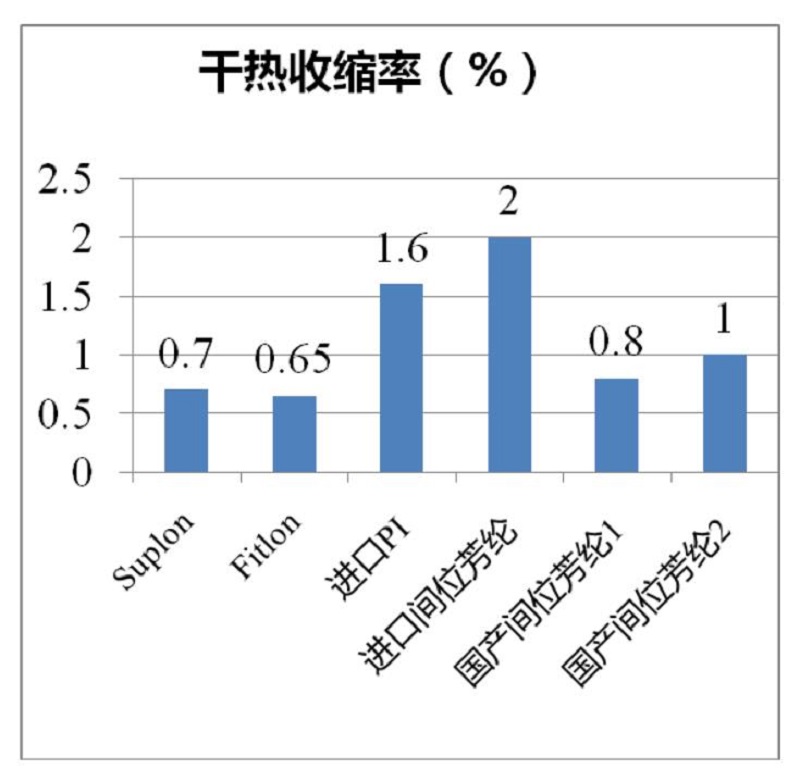

甲纶Suplon® 、甲纶Fitlon®纤维干热收缩率均 <1%（测试条件: 280°C 30分钟）

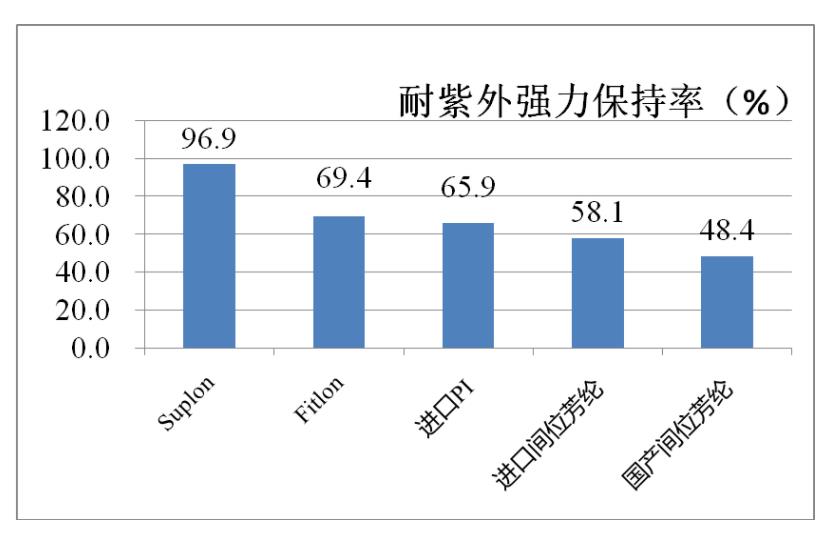

耐紫外试验条件：UV-A荧光紫外灯，辐照度0.77W/m2，8h紫外灯暴露，4h冷凝暴露，暴露时间为168h（7天）；
甲纶Suplon®纤维强力保持率96.9%；
甲纶Fitlon®纤维强力保持率69.4%。

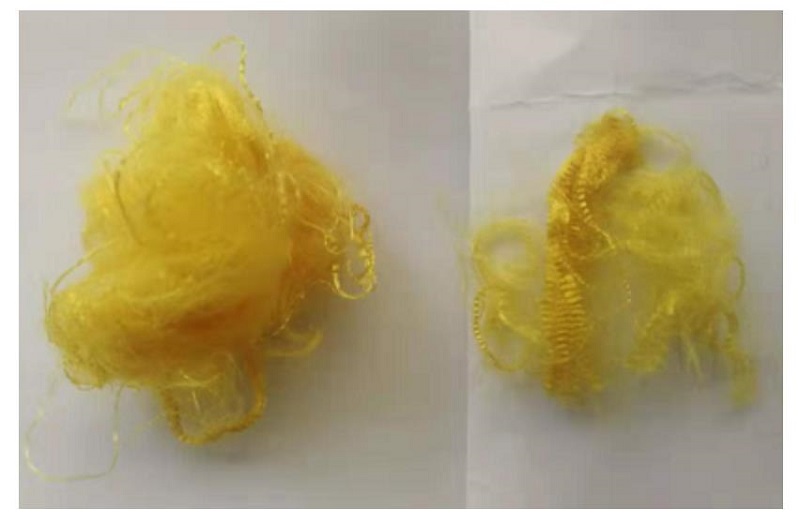

甲纶Fitlon®辐射前和辐射后对比：
甲纶Fitlon®纤维具有天然持久的抗菌抑菌作用，抗菌效果好于天然竹纤维。
检测项目 | 检测菌种 | 标准要求 | 检测结果 |
抗菌性能（抑菌率） | 金黄色葡萄球菌 | ≥70% | ＞99% |
大肠杆菌 | ≥70% | ＞99% | |
白色念珠菌 | ≥60% | 95% |
甲纶Fitlon®纤维具有良好的可染性，染色色牢度达4-5级。

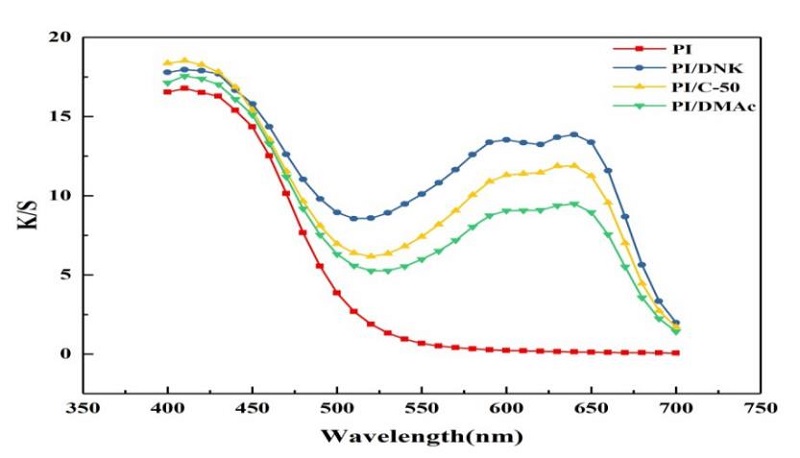

甲纶Fitlon®纤维与甲纶Suplon®纤维相比染色性能更好。颜色色深增幅超过Suplon®纤维的60%。相对于芳纶1313优势更明显。
Samples | 水洗色牢度 | 摩擦色牢度 (干/湿) | |||||||
色牢度 | 沾色牢度 | 色牢度 | 沾色 | ||||||
羊毛 | 腈纶 | 涤纶 | 锦纶 | 棉 | 醋酯 | ||||
PI/FD1 | 4-5 | 5 | 5 | 4-5 | 4 | 5 | 5 | 4-5/4-5 | 4-5/4-5 |
PI/FD2 | 4-5 | 5 | 5 | 4-5 | 4 | 5 | 5 | 4-5/4-5 | 4-5/4-5 |
PI/FD3 | 4-5 | 5 | 5 | 4-5 | 3 | 5 | 4 | 4-5/4-5 | 4/4-5 |
